Hoge-Stroomsplitsing-Kern-CT voor bewaking van stroomdistributie LO-CTKDP2 6000A:5A
De stroomtransformator van het split-core-type wordt voornamelijk gebruikt voor kabels en koperen staven. Het heeft een eenvoudige structuur, een redelijk ontwerp en een flexibele toepassing. Volgens de specificaties van de koperen staven die in het hoofdcircuit worden gebruikt, zijn er vele soorten doorlopende gaten die met elkaar overeenkomen.
- product Introductie
Wuxi Liou Electronics Co.,Ltd is een van de toonaangevende fabrikanten en leveranciers van hoge-stroom split-core ct voor monitoring van stroomdistributie lo-ctkdp2 6000a:5a in China. Onze fabriek biedt op maat gemaakte producten van hoge kwaliteit, gemaakt in China, tegen een lage prijs. Welkom om ons te contacteren voor een offerte.
>Productoverzicht

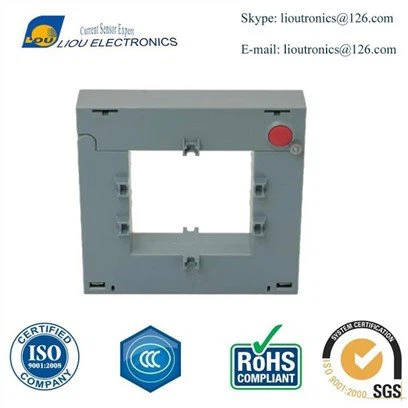

De stroomtransformator van het split-core-type wordt voornamelijk gebruikt voor kabels en koperen staven. Het heeft een eenvoudige structuur,redelijk ontwerp en flexibele toepassing. Volgens de specificaties van de koperstaven die in dehoofdcircuit, er zijn veel soorten doorlopende gaten die met elkaar overeenkomen. De primaire stroom vanhet hoofdcircuit
omvat 50A ~ 6000A, en de nominale secundaire uitgangsstroom is 1A ~ 5A (0 ~ 1V). Ditproductreeksen kunnen voldoen aan de technische eisen van klasse 0,2, klasse 0,5, klasse 1 en andereverschillende precisie. GB/T20840.1.2.
>Producteigenschappen
- Open en dichte structuur, eenvoudig te installeren.
- Deze serie producten heeft 8 specificaties en het primaire stroombereik ligt binnen 6000A.
- De secundaire uitgang is het standaardsignaal van 1A-5A.
>Sollicitatie
Vermogensbewaking Ebeheer van energieconsumptie Iintelligent energiesysteem,
Elektromagnetisch relaisbescherming Microcomputerbescherming Mmotorbescherming
Transformatie van het elektriciteitsnet op het platteland. Onderstationtransformator
Detectie van milieubescherming, enz.
>Elektrische specificaties:
|
Elektrische specificaties |
|
|
Bedrijfsfrequentie |
50-400 Hz |
|
Bedrijfsspanning |
0,66/0,72KV |
|
Primaire invoer |
5-6000 armen |
|
Secundaire uitvoer |
0-1V of 0-5A |
|
Verhoudingsfout |
<=±0.1% |
|
Fase fout |
<=±10' |
|
Diëlektrische sterkte |
AC3,0KV/1Ma/60s |
|
Isolatieweerstand |
DC500V/1000MΩ Min |
|
Kernmateriaal |
Nikkel of nanokristallijn |
|
Bedrijfstemperatuur |
-20 graden tot +50 graden |
|
Verbindingsmodus |
Terminaltype |
|
Interne structuur |
Epoxyhars |
>Afmetingen:
|
P/N |
INGANG (A) |
Uitvoer |
Nauwkeurigheid |
AFMETINGEN (mm) |
||||||
|
A |
B |
C |
D |
E |
F |
G |
||||
|
CTKDP2-23 |
50A 100A 200A 500A 800A 1000A 2000A 3000A 4000A 5000A 6000A |
0-5A 0-1V aangepast |
0.1 0.2 0.5 1.0 |
90 |
111 |
59 |
91 |
32 |
22 |
40 |
|
CTKDP2-46 |
113 |
142 |
55 |
121 |
62 |
42 |
36 |
|||
|
CTKDP2-58 |
113 |
163 |
55 |
143 |
82 |
52 |
36 |
|||
|
CTKDP2-88 |
143 |
163 |
55 |
143 |
82 |
82 |
36 |
|||
|
CTKDP2-510 |
142 |
190 |
67 |
170 |
102 |
52 |
48 |
|||
|
CTKDP2-614 |
162 |
229 |
70 |
209 |
142 |
62 |
51 |
|||
|
CTKDP2-812 |
150 |
203 |
59 |
183 |
122 |
82 |
40 |
|||
|
CTKDP2-816 |
182 |
249 |
71 |
229 |
162 |
82 |
53 |
|||
